“切別茨克機械廠”是一家股份制公司，位于俄羅斯烏德摩爾梯亞自治共和國格拉佐夫市，這是一座只有 10 多萬人口的小型城市，切普查河從城角流過，市內風景優美、建筑風格獨特、新區老區座落有致。工廠因河得名“切別茨克機械廠”，它隸屬于“釋熱元件”公司，有 50 多年歷史，是俄羅斯最大的鋯合金產品、天然鈾和貧化鈾、金屬鈣及其化合物生產企業。

“切別茨克機械廠”采用獨特工藝技術生產二元及多元鋯合金及其制品，產品廣泛用于原子能動力、化工、石油天然氣、醫療、食品和其他工業領域。公司在生產實踐中大量使用    有關鋯合金加工及焊接、材料局部腐蝕和全面腐蝕防護、材料組織及物理機械性能穩定化方面的先進成果。

公司還生產稀土產品、粉末焊條、化工設備配件等。

該公司生產的鋯及鋯合金產品有多種，現將主要產品分別介紹如下：

1、鋯及鋯合金鑄錠

規格   直徑400mm~450mm、重量1000kg~ 3500kg。

標記   以沖擊方法將標記打于鋯及鋯合

金鑄錠端面。標記內容包括熔煉爐次號、熔煉時間和鑄錠重量。鑄錠用木箱或用戶認可的其他包裝物包裝。運輸可使用任意運輸工具。在運輸和存放過程中要保護鑄錠不受腐蝕性液體和大氣降水侵害。

2、冷軋無縫通道管

這種鋯管通常由原子能純度的鋯-2.5%鈮合金制造。管材耐腐蝕性好。管材供貨狀態為真空退火+內外表面酸洗。根據與用戶達成的協議，也可以對管材進行特殊形變熱處理，使

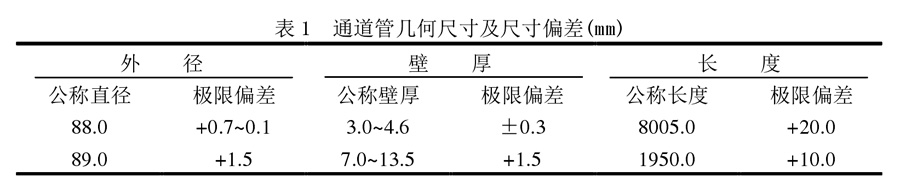

管材金屬得到規定的機械性能、顯微組織和其他性能。通道管的尺寸及偏差詳見表 1。

根據與用戶達成的協議，可以生產并提供外徑不大于 114mm、壁厚 0.5mm~5.0mm 的其他尺寸管材。

檢驗

以超聲探傷法檢查管材內外表面及管壁金屬是否存在超差缺陷。管材母線總曲率：外徑 88mm 的管材不超過 2mm；外徑89mm 的管材不超過 3mm。

包裝與標記

每根外徑 88mm 的管材，用聚乙烯薄膜單獨包裹。外徑 89mm 的管材用紙包裹，放置于托架之上，裝于木箱或金屬包裝物(金屬箱、集裝箱)。管材包裝要避免管子在包裝物內滾動，受到污染、表面損傷和發生變形。

運單

按 ???ò14192-77 標準填寫，涂上操作標志、注明生產廠家、凈重、毛重、合金牌號、熔煉爐次號(批號)、管材外徑、用戶地址。

運輸與保管

管材包裝形式要適應各種類型的運輸方式。在運輸過程中應該避免管材機械損傷、注意防潮、防止活性化學物質的侵蝕。

包裝好的管材應置于密閉的建筑物內，以避免管材機械損傷、注意防潮、防止活性化學物質侵蝕。

3、冷軋包殼管

這種管材通常由原子能純度的鋯-1%鈮合金制造。根據與用戶達成的協議，可以測定管材金屬中氮、碳、氫、氧和銅的含量，其含量不應超過：N—0.006%、C—0.02%、H—

0.0015%、O—0.1%、Cu—0.007%。

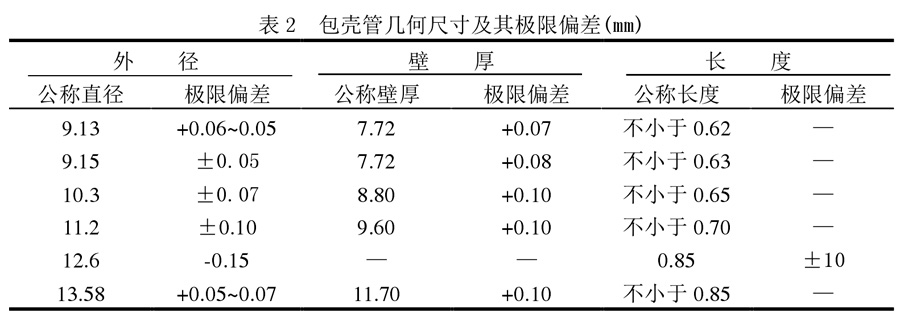

管材軋后進行真空退火，內外表面酸洗。根據與用戶達成的協議，管材可以在再結晶狀態供貨，其耐腐蝕性好。管材幾何尺寸及其極限偏差(mm)列于表 2。

管材長度不大于 4500mm。在 500mm 長度上，管材曲率偏差不大于 0.5mm、在管材整個長度上曲率偏差不大于 1.5mm。

檢驗

用超聲探傷法和渦流探傷法檢驗管材內外表面和管壁金屬是否存在超差缺陷。

測定管材金屬中氫化物的取向系數和管材表面的氟離子含量。根據與用戶達成的協議，可以使用橫斷面試樣金屬顯微組織金相檢查方法測定晶粒實際尺寸。

包裝與標記

管材用紙、用聚乙烯薄膜包裹后裝入木箱或可反復使用的金屬包裝物內、管材包裝要避免管子在包裝物內滾動、受到污染、表面損傷和發生變形。

運單

按 ???ò14192-77 標準填寫、涂上損傷標志、注明生產廠家、毛重、凈重、合金牌號、熔煉爐次號(批號)、管材外徑，用戶地址。

運輸與保管

管材包裝形式要適應各種類型的運輸方式。在運輸過程中應避免管材機械損傷、注意防潮、防止活性化學物質的侵蝕。

包裝好的管材應置于密閉的建筑物內。保障保存期限從向用戶發貨之日算起為 2 年。

4、鋯棒

鋯棒有冷變形棒、熱變形棒、鑄造棒、熱擠壓棒、冷軋棒或鍛造棒。

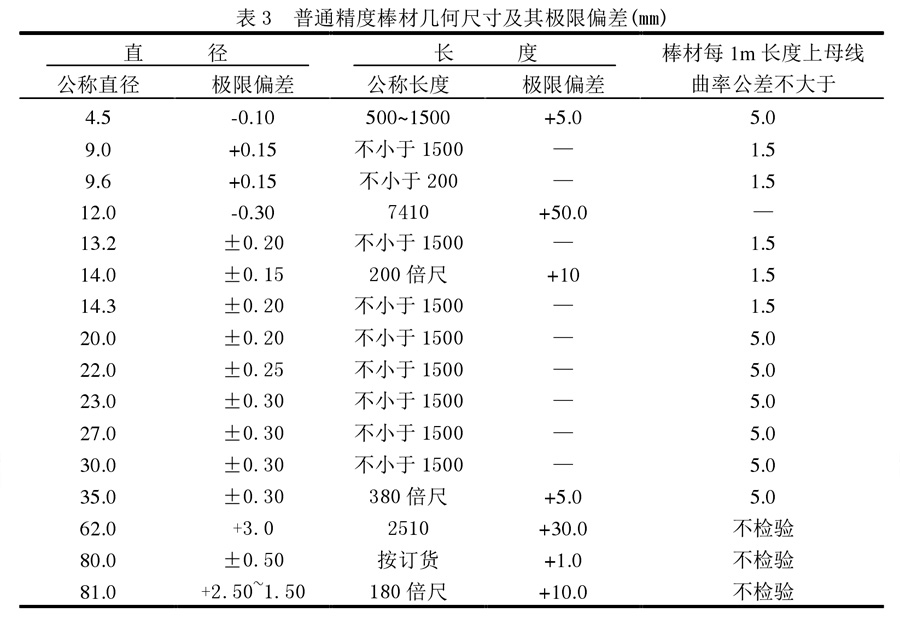

制造棒材使用 Zr-(1%~2.5%)Nb 合金。棒材材質耐腐蝕性高。其制造精度等級分為普通精度和較高精度。普通精度棒材制造方法有鍛造、熱擠壓、冷軋、在真空退火及表面酸洗后供貨。高精度棒材的制造方法為冷軋和冷拉，供貨狀態為真空退火+表面酸洗，其殘余變形量不大于 15%。表 3 列出了普通精度棒材的幾何尺寸及其極限偏差。

檢驗

用 X 射線照相法和超聲法檢驗棒 材是否存在不致密性缺陷。

包裝與標記

棒材可用木箱或金屬包裝物(箱子、集裝箱)包裝。要避免棒材在包裝物內滾動、受到污染、表面損傷和發生變形。

運單

按 ???ò14192-77 標準填寫、涂上操作標志、注明生產廠家、凈重、毛重、合金牌號、熔煉爐次號(批號)、棒材直徑、用戶地址。

運輸與保管

棒材包裝形式要適應各種類型的運輸方式。在運輸過程中應避免棒材機械損傷、注意防潮、防止活性化學物質的侵蝕。

包裝好的棒材應存放于密閉的建筑物內。

以避免其機械損傷、注意防潮、防止活性化學物質侵蝕。

5、碘化鋯棒

碘化鋯類型為假晶體表面的棒。碘化鋯為最高純度產品形式。碘化鋯采用金屬鋯屑碘化精煉的方法制取。碘化鋯棒尺寸：最大長度1400mm、最大直徑 25mm。

標記

用防水油漆將標記涂于箱蓋上。標記內容包括產品名稱、批次號、凈重、毛重、生產廠家名稱。

包裝與運輸

棒材用木箱包裝，每箱重量500kg。批次重量不大于 1000kg。包裝好的碘化鋯棒可采用各種類型的運輸工具運輸。在運輸過程中要避免棒材的機械損傷、大氣降水及

活性化學物品對棒材的侵害。

6、鋯合金拉伸絲材

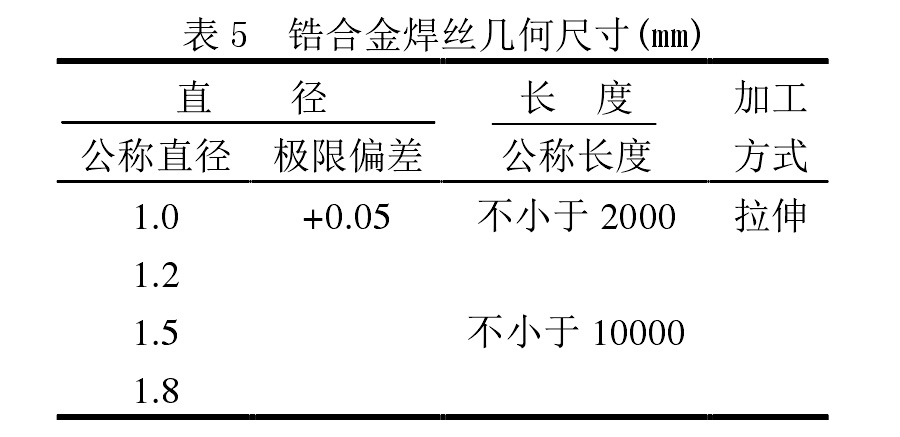

鋯合金絲材是制造原子能反應堆通道及釋熱元件的另一種必需材料。在通道生產 中，鋯絲通常作為焊接通道管件用的焊絲 ( 填充焊絲 ) 使用。制造焊絲用的材料為Zr-(1%~2.5%)Nb 合金。在制造釋熱元件組建時，使用 ?2ì 合金專用彈簧絲。 各種類型的焊絲均采用冷拉方法制造，焊絲直徑 0.9mm~3.0mm。Zr-(1%~2.5%)Nb 合金

焊絲供貨狀態為真空退火+表面酸洗。焊絲材質為耐腐蝕性的，并經過檢查確認無氣孔。

根據與用戶達成的協議，也可生產其他直徑的鋯絲。

鋯絲橢圓度應在直徑公差范圍之內。

7、具有彈性性能的 ?2ì 鋯合金絲

這種絲材在真空退火及表面酸洗后供貨。

絲材材質為耐腐蝕性的。

根據與用戶達成的協議，也可生產其他直徑的鋯絲。

鋯絲橢圓度應在直徑公差范圍之內。

鋯絲盤卷用紙包好以后裝入木箱，箱內鋪一層聚乙烯膜。絲材包裝應避免其在包裝物內移動、被污染、發生表面損傷、變形。

運單

按 ???ò  14192-77 標準填寫、涂上操作標志、注明生產廠家、凈重、毛重、合金牌號、熔煉爐次號(批號)、棒材直徑、用戶地址。

運輸與保管

絲材包裝形式要適應各種類型的運輸方式。在運輸過程中應避免絲材機械損傷、注意防潮、防止活性化學物質的侵蝕。

包裝好的絲材應存放于封閉的建筑物內。

以避免其機械損傷、注意防潮、防止活性化學物質侵蝕。

8、鋯合金冷軋板材

板材用原子能純度的 Zr-2.5%Nb 合金制造。冷軋后要進行真空退火及表面酸洗。板材屬耐腐蝕性性質。鋯合金板材通常用作原子能反應堆釋熱盒的外殼材料。還可用于制造化學

工業化學反應器的外殼和殼體。

根據與用戶達成的協議，可以制造和供應其他尺寸的板材，但寬度不應大于 420mm、長 度 不 應 大 于 3800mm、 厚 度 不 應 大 于0.5mm~5.0mm。

板材供貨時應進行切邊或刨邊處理。

允許不平直度為：寬度小于 300mm 的板材，每 1m 長度 3mm；寬度 300mm 和 300mm以上板材，每 1m 長度 5mm；板材整個長度上的鐮刀彎不大于 5mm。

用結實的紙將每張板子包裹以后，成疊裝入木箱或金屬包裝物(木箱、集裝箱)內。要避免板材在包裝物內移動、受到污染、發生表面

損傷和變形。

運單

按 ???ò  14192-77 標準填寫、涂上操作標志、注明生產廠家、凈重、毛重、合金牌號、批號、管材外徑、板材標準符號。

板材包裝形式要適應各種類型的運輸方式。在運輸過程中應避免板材機械損傷、注意防潮、防止活性化學物質的侵蝕。

包裝好的板材應存放于密閉的建筑物內。

以避免其機械損傷、注意防潮、防止活性化學物質侵蝕。

9、鋯化合物

二氧化鋯可用于生產玻璃、耐火陶瓷；以氧化鐵、氧化釔進行穩定化處理的二氧化鋯、可用于生產特殊用途的超高強度陶瓷制品，如電化學電流發生器、石油工業泵、特種耐火材料、高純產品粉碎用的球磨機研磨體。鋯化合物產品有：單斜結構二氧化鋯、用氧化釔穩定化處理的二氧化鋯、等離子噴涂用二氧化鋯、氯氧化鋯、堿性碳酸鋯、堿性硫酸鋯、試驗用固體電解質、研磨體等。

10、“鋯-鋼”過渡焊接接頭

“切別茨克機械廠”從 1971 年開始生產高強度的密封用“鋯-鋼”焊接接頭。這種焊接接頭不同于機械輥壓接頭的特點是強度大、密封性好、使用壽命長。焊接過渡接頭的內層

用鋯合金制造，外層用耐腐蝕鋼制造。過渡接頭為兩個套管的特殊結合體，它是將一個管子套于另一個管子上面，再以擴散焊接的方法予以焊合而成的。由于鋼和鋯的熱膨脹系數存在差異而產生的結合應力，通過特殊的套管結構予以補償，從而保證了過渡接頭工作能力，避免了焊接部位的分層。

相關鏈接
